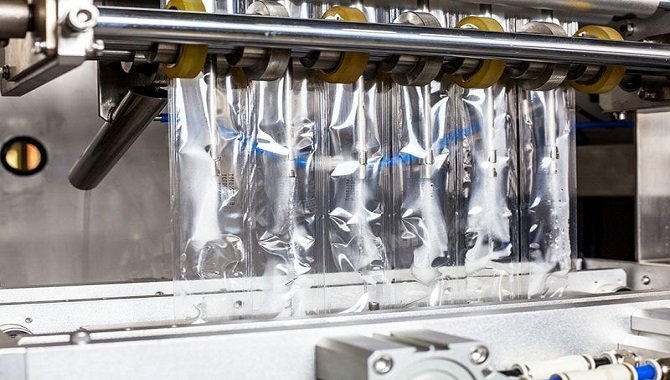

Máquina de Envasado Multicarril

Una máquina de envasado multicarril contiene muchas partes móviles.  Todos estos componentes cooperan para hacer sticks o sachets superiores.  Los sticks vienen en muchos tipos, pero todos sirven al mismo propósito. Como resultado, ciertas partes pueden estar presentes en una máquina pero ausentes en otra.

🔵 Panel de Control: Esto permite al usuario controlar y ver el proceso de envasado. Tiene un HMI y PLC para controlar las funciones de la máquina. Por conveniencia, la pantalla tiene botones y ayudas visuales. Cualquier problema con el dispositivo será mostrado en la interfaz.

🔵 Impresora: Algunas máquinas no tienen esta parte. Es opcional, como ciertas películas tienen partes impresas. Imprimir información en la película que envolverá al producto, funciona. Puede imprimir la marca, la fecha de manufactura, y fecha de expiración.

🔵 Cilindro de la Película: El sujetador de la película es una parte circular de la máquina. Durante el proceso de envasado, la película se desenvuelve y se convierte en el material de envasado para los artículos.

🔵 Sensor: Esta parte permite evitar daños y accidentes. Garantiza la consistencia y eficiencia de la máquina de envasado multicarril. Cuando el sensor detecta un problema, dispara la alarma de alerta al usuario. La máquina de envasado podría apagarse si detecta peligro. Los sellos problemáticos son identificados y previene que se muevan. Característica de no derrames o goteos si no hay empaque, no hay llenado.

🔵 Cuchillo de la Cortadora: Un tubo hueco será el resultado del proceso de formación de tubos, las cuchillas de las cortadoras cortan el tubo en tiras estrechas. El material de llenado y dimensiones determinarán la longitud de la tira.

🔵 Tolva: La tolva inicialmente mantendrá todos los productos de sticks. El tamaño de la tolva puede varias de máquina a máquina. El proceso de envasado de sticks puede ir continuamente, siempre y cuando los materiales estén.

🔵 Formación de Tubo: Conforme vaya ingresando a la máquina de envasado de sticks, el material de sellado se mantiene plano. El huevo es creado en la película en forma de tubo. Los productos serán almacenados en el tubo antes del sellado.

🔵 Sistema de Sellado: Para evitar derrames y contaminación, la máquina aplicará el sello una vez que se haya llenado el stick. Varios métodos de sellado aplicarán dependiendo del diseño de la máquina de envasado de sticks.

🔵 Brazos de Bailarín: Estos tienen un set de rodillos que ayudan a mantener la película tensionada. También cuida que la película no se salga del riel.

🔵 Motor: Este componente transformará la energía eléctrica a energía mecánica para energizar el trabajo de la máquina.

🔵 Sistema de Bandas Transportadoras: Esto facilita el movimiento de los materiales dentro del dispositivo.

🔵 Unidad Eléctrica: Almacena todos los componentes necesarios para energizar la máquina de envasado de sticks- partes eléctricas incluyendo cables, fusibles, etc.

¿Cómo funciona la máquina envasadora automática?

Llenado y Sellado

Esta máquina también puede cargar pouches prefabricados y hacer bolsas desde un material de empacado en rollo. Las bolsas se abren, llenan y sellan cuando se alimenta a la máquina.

La máquina de envasado de multicarril funciona bajo la misma premisa de la máquina llenadora y selladora vertical. En máquinas de envasado de sticks específicas, numerosos carriles realizan la misma tarea. Esto hace que el dispositivo sea de producción rápida. Así es como la máquina funciona:

🔵 Transporte y Desenrollado de Película

Revise la condición de la máquina antes de iniciar cualquier procedimiento. El proceso de envasado comienza al pasar y desenrollar la película. Una sola hoja de película envuelve el rodillo de almacenamiento de la máquina mientras opera.  Un carrete de película con mordaza con sello de cruz agarrá la película mientras se desenrolla y continúa moviéndose. Las mordazas con sello de cruz están al frente de la máquina de envasado, mientras que el carrete de la película está en la parte de atrás. Las películas pueden contener:

• Aluminio y polietileno [PE]
• Nilon y polietileno [PE]
• Papel y polietileno [PE]
• Polietileno orientado (OPP) y polietileno [PE]

🔵 Impresión

Componente de máquina opcional. El operador alimenta la película alrededor del rodillo de registro para la máquina del estampado de la fecha. Ayudará a colocar el sello de la fecha. Los sensores reconocerán las fotoceldas y ajustarán el posicionamiento de sellado durante la impresión. Las impresoras pueden incluir una impresión de ink-jet, una simple impresora de ribbon, y una impresora de transferencia térmica.

🔵 Tensión de la Película

La película es alimentada por rodillos a tensión. Estos rodillos mantienen la tensión constante en la película al aplicar una fuerza constante en su superficie. Mantener los brazos de bailarín en la posición de trabajo apropiada es otro beneficio. En la parte trasera de la máquina hay un brazo de pesaje llamada brazo de bailarín. Este brazo de bailarín tiene muchos rodillos. Mientras mantiene la tensión, el brazo se moverá de abajo hacia arriba conforme la película se vaya desenrollando. La película no será capaz de moverse de lado a lado.

🔵 Corte de la Película

Después de pasar por los rodillos, la película irá al área de corte. La máquina dividirá la película en tiras individuales. La capacidad de corte en tiras es proporcional al número disponible de carriles de corte. El empaque de los productos serán estas tiras. Además, estas cuchillas no son energizadas por un motor eléctrico. La película continuará por estas cuchillas con la misma energía tensa que tenía al principio- rodillos especiales ayudarán a cortar al tener contacto con estas cuchillas.

🔵 Fabricación de los Empaques de Stick

La película cortada se alimentará luego en una serie de tubos. Una tira puede cruzar solo un carril a la vez. El cuello de este componente es donde la película cortada se convierte en un tubo. La película en tiras se doblará dentro del tubo para que los extremos se superpongan. El operador también puede ajustar los tubos formadores para hacer sellos de aleta o de solapa.

Para hacer un sello plano, los sellos de solapa superponen los dos bordes exteriores. Los sellos que se asemejan a aletas provienen de la unión de los bordes internos y externos. El sello de solapa es estéticamente más bonito y usa menos película que los sellos de aleta, lo que lo convierte en la opción más práctica.

🔵 Llenado y Sellado

En esta etapa, las barras de sellado verticales calientes se acercan al tubo de película. El material de la película se sellará verticalmente cuando se caliente. Luego, una mordaza de sellado horizontal tocará. Esto sella la parte superior de un stick y la parte inferior del siguiente.

El stick individual inferior luego caerá al centro de los tubos formadores cuando las mordazas de sellado se cierren. Después de eso, los materiales del producto van dentro del stick. Asegúrese de que la cantidad adecuada entre en las bolsas utilizando una llenadora de tornillo sinfín, una llenadora volumétrica o una llenadora de bomba líquida.

🔵 Descarga del Producto Final

Una vez que los sticks están llenos, las cuchillas entran para cortarlos. Además, puede desarrollarse una muesca detrás de la mordaza de sellado horizontal. Los sticks cortados caerán por los conductos de alimentación. Estos conductos contienen solapas que se abren y cierran a intervalos predefinidos.

Luego, los paquetes van al sistema de bandas transportadoras de salida o a los contenedores después de salir de los conductos de salida. Los conductos de salida individuales ayudan a regular y posicionar los sticks o los sachets. Los sticks se mueven hacia…
